产品中心 插脚类分流器

FL-1 系列

产品特点

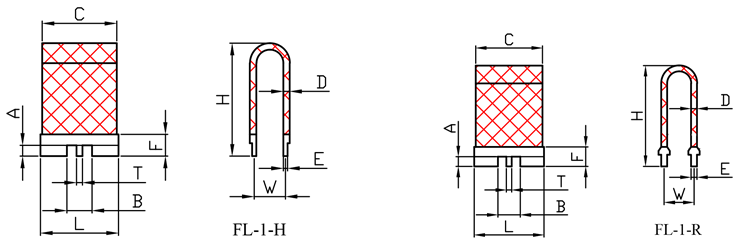

产品尺寸


SHUNT FL-1 SERIES(图1)

     型号

A

  (mm)

B

  (mm)

C

  (mm)

D

  (mm)

  E±0.1

(mm)

F

  (mm)

H

  (mm)

  L±0.2

(mm)

T

(mm)

W±0.5

(mm)

Accuracy
FL-1-H35.5~611~181~31~1.5620~2612~181.2~1.4  6.4~10.5

1%

5%

10%

FL-1-R
35.87~16.51~31.3617~3412~181.28.4~25

  FL-1-H Date: 45A 45mV, 80A 40mV, 100A 100mV, 200A 75mV, 300A 75mV

  FL-1-R Date: 40A 100mV, 40A 150mV, 50A 75mV, 50A 100mV, 64A 50mV, 75A 50mV

                       100A 50mV, 100A 75mV, 100A 100mV, 200A 100mV



电气特性


参数特征


        测试项目                     技术指标        测试方法
冷热冲击试验   △R≤±0.5%R  -55℃/175℃    30min,5Cycles
短时过载   △R≤±0.5%R5PR,5s
焊锡温度   △R≤±0.5%R260±2℃,10±1s
恒温高湿试验   △R≤±0.5%R-55℃,RH93±3%,56d
振动试验   △R≤±0.5%R10～200Hz,98m/s2,6H
      恒定温度试验 @70℃         △R≤±0.5%R70℃,PR,1000h
    高温试验    △R≤±0.5%R175℃,1000h


降负荷曲线

QESM SERIES(图2)

阻值随温度的变化

                                                                                       Manganin                                                                                Karma

QESM SERIES(图3)QESM SERIES(图4)


产品应用
