QE-3736 系列

产品特点

优秀的长期稳定性
温度系数≤50 ppm /℃
符合欧盟RoHS标准
特殊规格可定制
电子束焊接，封装，耐高温
电感< 3 nh
参考图号 : WSL3637

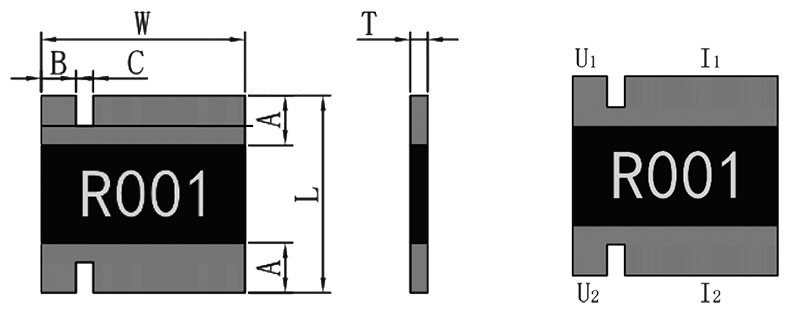

产品尺寸
QE-3736 Series(图1)

I1&I2 -- 输入电流, U1&U2 -- 输出

类型	L (mm)	W (mm)	T (mm)	B (mm)	C (mm)	A (mm)	功率 (W)	阻值 (mΩ)	精度
QE-3637-M/K/F	9.1±0.25	9.4±0.25	0.8±0.25	1.6±0.25	0.82±0.25	3.5±0.25	3	0.2	1% 5%
						3.2±0.25	3	0.3~1.0
						2.4±0.25	3	2.0~10.0
M: 锰铜 K: 卡马合金 F: 铁铬铝合金

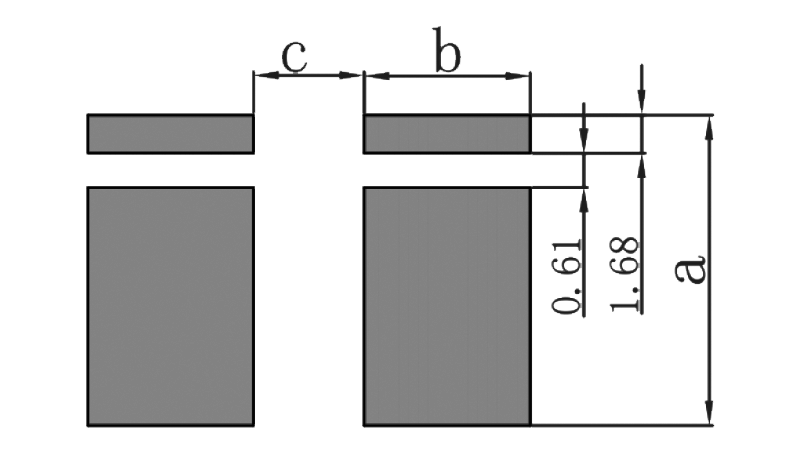

焊盘尺寸

	阻值	a (mm)	b (mm)	C (mm)
	0.2~1.0mΩ	9.91	4.27	1.88
	2~10mΩ	9.91	3.18	4.06

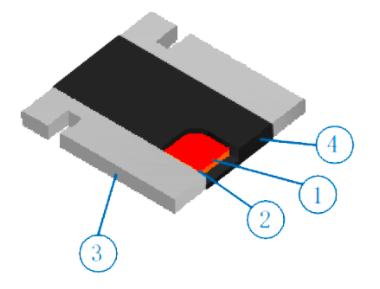

产品构成

QE-3736 系列(图3)

① 锰铜/卡马/铁铬铝合金 ② 电子束焊接 ③ 紫铜镀锡 ④ 阻燃树脂

产品应用

变频器
电源模块
用于电力混合应用的电流传感器
通信系统
自动控制电源
汽车市场的高电流应用

电气性能

参数特征

测试项	技术指标	测试方法
T.C.R 电阻温度系数	在规定值内	-55℃ 和 125℃(IEC 60115-1 14.8)
可焊性	最小95%的覆盖面	无铅焊料 @245±5℃,3s
短时过载	无可见损伤 △R≤±1.0%R	2.5倍额定电压, 5s (IEC 60115-1 4.13)
高低温冲击试验	无可见损伤 △R≤±1.0%R	-55℃@30分钟~常温@5分钟~125℃@30分钟, 1000 循环
焊锡温度	无可见损伤 △R≤±1.0%R	无铅焊料 @260±2℃,10±1s
湿热稳态试验	无可见损伤 △R≤±1.0%R	40±2℃, 湿度：93±3%, 56天
恒定温度是试验 @70℃	无可见损伤 △R≤±1.0%R	70±2℃, 1000小时，额定电压，通1.5小时，断0.5小时
高温试验	无可见损伤 △R≤±1.0%R	170℃,1000h

降负荷曲线
