产品中心 电池管理系统分流器

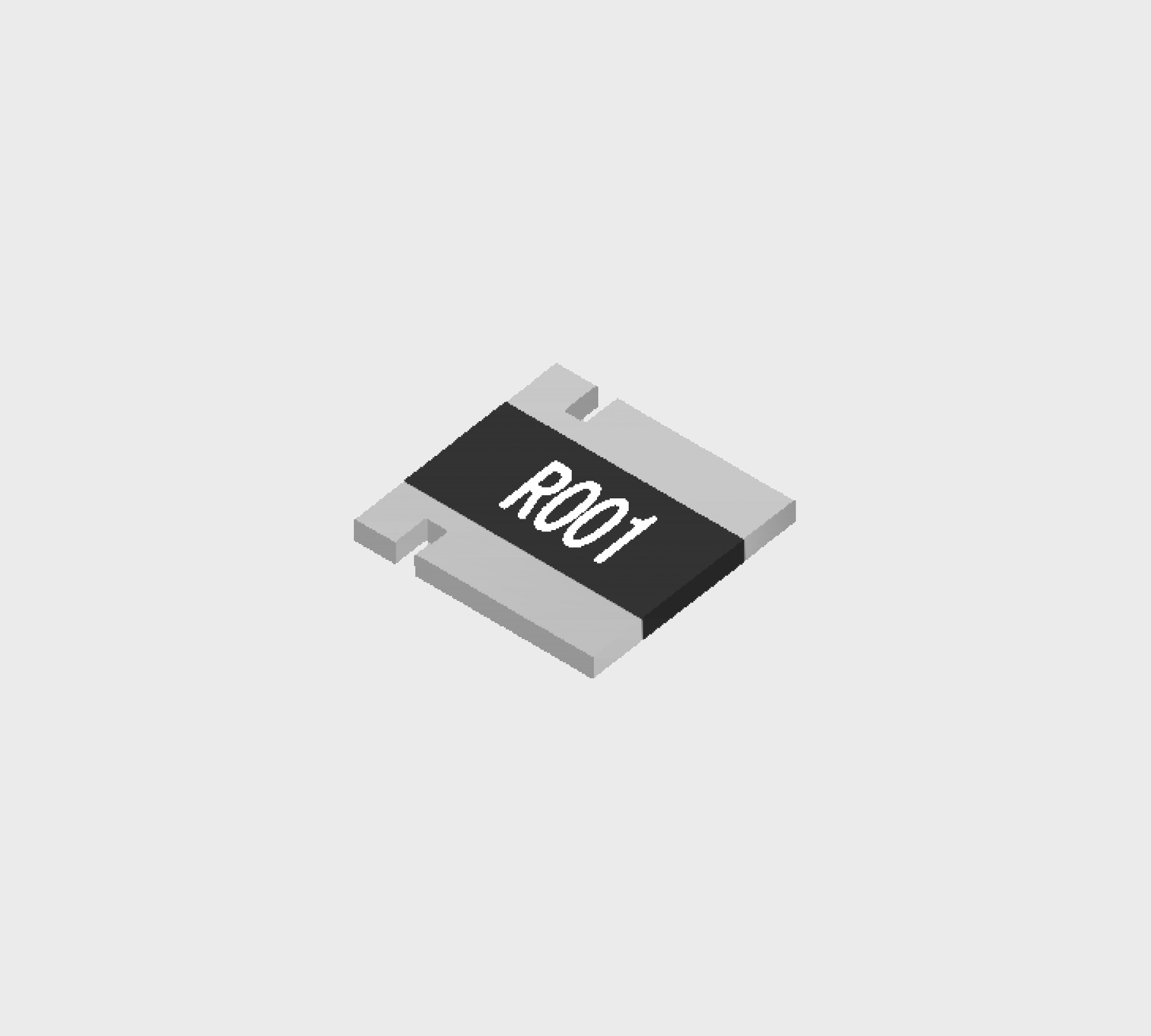

BMS 8536系列


产品特点






产品尺寸





BMS SHUNT(图4)

类型A(mm)B(mm)C(mm)D(mm)E(mm)φ(mm)阻值 (μΩ)   精度
85368536603~46~265~1018~100

1%


2%


5%



产品应用







电气特性


参数特征


测试项目技术指标测试方法
温度系数在规定值内20~120℃ (IEC 60115-1 4.8)
短时过载△R≤±1.0R5倍额定功率, 保持5s
耐焊接热△R≤±1.0R260±2℃, 保持10±1s
耐久性 @70℃△R≤±1.0R

70±2℃,1000h, 额定电流或元件极限电流（取较少值）通1.5小时，断0.5小时

高温高湿△R≤±1.0R

温度85℃，湿度85%条件下施加10%额定功率（电流）或元件极限电流（取较少值），持续1000小时

高低温快速转换△R≤±1.0R-55℃(30分钟)~常温(5分钟)~125℃(30分钟)   100个循环
极限高温耐久试验△R≤±1.0R170±2℃,1000h



降负荷曲线


BMS SHUNT(图4)




阻值与温度的变化曲线

BMS Shunt 6936(图3)





 包装


吸塑托盘+纸箱包装

BMS Shunt 6936(图4)

                                                               内部托盘                                                                     外箱包装


类型件数/层数L （mm）W （mm）H （mm）
内部托盘30PCS35035015
纸箱9层400
400150
