产品中心 贴片类分流器

QESF 系列

产品特点

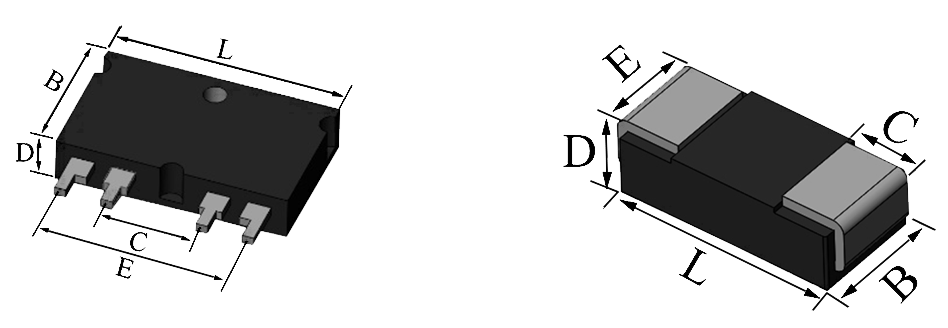

产品尺寸


 QESF-SJ                                     QESF-1/2, 1, 2, 3

QESF SERIES(图1)



类型L(mm)B(mm)C(mm)D(mm)E(mm)   功率 (W)    阻值 (mΩ）  精度
QESF-1/25.1±0.53.2±0.21.0±0.22.5±0.41.3±0.20.51～400

1%


5%


10%

QESF-16.4±0.53.8±0.21.2±0.22.8±0.42.5±0.21
QESF-211.3±0.87.0±0.22.6±0.24.1±0.45.5±0.22
QESF-317.5±0.87.0±0.22.6±0.27.1±0.45.5±0.23
QESF-SJ22.6±0.223.7±0.27.6±0.24.5±0.217.8±0.2≤70.5～500




电气特性


参数特征


测试项目

技术指标

测试方法
冷热冲击试验

△R≤±0.5%R

-55℃/175℃   30min,5Cycles
短时过载

△R≤±0.5%R

5PR,5s
耐焊接热

△R≤±0.5%R

260±2℃,10±1s
恒温高湿试验

△R≤±0.5%R

-55℃,RH93±3%,56d
振动试验

△R≤±0.5%R

10-200Hz,98m/s2,6H
耐久性

△R≤±0.5%R

70℃,PR,1000h
极限高温耐久试验

△R≤±0.5%R

175℃, 1000h



降负荷曲线

QESP SERIES(图2)

阻值与温度的变化曲线


                                              锰铜                                                                                  卡马


QESP SERIES(图3)

QESP SERIES(图4)





应用
