产品中心 电表用分流器

G 型系列

一般说明


分流器是电度表，特别是单相电度表中常用的电流传感器之一。

电子束焊接分流器是一种新技术产品。 电焊对锰铜材料有严格的要求，电焊分流器质量好。 E-B型分流器在世界范围内越来越普遍和广泛地用于取代旧的钎焊分流器。



产品特点




性能规格


kWh Meter电子束焊接分流器
电流范围精度等级产品厚度标准阻值 (μΩ)偏差
5(30)A1.0/2.01.0mm400~6001~5%
10(40)A1.0mm300~500
5(50)A1.0~1.2mm250~400
10(50)A1.0~1.2mm200~350
5(60)A1.0~1.5mm200~400
10(60)A1.0~1.5mm150~350
10(80)A1.5mm150~250
20(80)A1.5mm150~250
10(100)A1.5~2.0mm100~250
20(100)A1.5~2.0mm100~250
30(100)A1.5~2.0mm100~250


电气特性


参数特征


测试项目技术指标测试方法
温度系数在规定值内20~120℃ (IEC 60115-1 4.8)
短时过载△R≤±1.0R5倍额定功率, 保持5s
耐焊接热△R≤±1.0R260±2℃, 保持10±1s
耐久性 @70℃△R≤±1.0R

70±2℃,1000h, 额定电流或元件极限电流（取较少值）通1.5小时，断0.5小时

高温高湿△R≤±1.0R

温度85℃，湿度85%条件下施加10%额定功率（电流）或元件极限电流（取较少值），持续1000小时

高低温快速转换△R≤±1.0R-55℃(30分钟)~常温(5分钟)~125℃(30分钟)   100个循环
极限高温耐久试验△R≤±1.0R170±2℃,1000h



降负荷曲线

BMS Shunt 6936(图2)


阻值与温度的变化曲线

BMS Shunt 6936(图3)




产品型号：例子EBSA15200-32-21-4.5-V1

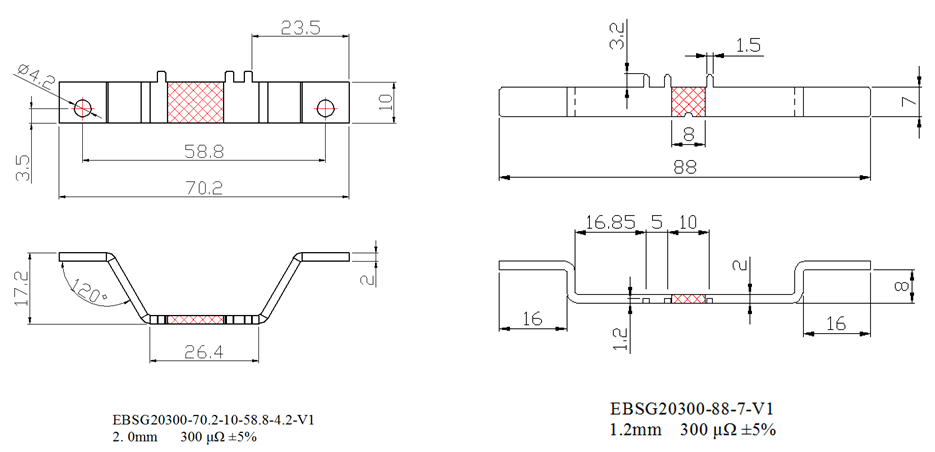

类型和尺寸





Mode G(图5)
