C 型系列

一般说明

分流器是电度表，特别是单相电度表中常用的电流传感器之一。

电子束焊接分流器是一种新技术产品。电焊对锰铜材料有严格的要求，电焊分流器质量好。 E-B型分流器在世界范围内越来越普遍和广泛地用于取代旧的钎焊分流器。

产品特点

出色的稳定性和高可靠性
温度系数 ≤50ppm/℃
符合RoHS要求
特殊规格可定制
耐高温，自热小

性能规格

kWh Meter		电子束焊接分流器
电流范围	精度等级	产品厚度	标准阻值 (μΩ)	偏差
5(30)A	1.0/2.0	1.0mm	400~600	1~5%
10(40)A		1.0mm	300~500
5(50)A		1.0~1.2mm	250~400
10(50)A		1.0~1.2mm	200~350
5(60)A		1.0~1.5mm	200~400
10(60)A		1.0~1.5mm	150~350
10(80)A		1.5mm	150~250
20(80)A		1.5mm	150~250
10(100)A		1.5~2.0mm	100~250
20(100)A		1.5~2.0mm	100~250
30(100)A		1.5~2.0mm	100~250

电气特性

参数特征

测试项目	技术指标	测试方法
温度系数	在规定值内	20~120℃ (IEC 60115-1 4.8)
短时过载	△R≤±1.0R	5倍额定功率, 保持5s
耐焊接热	△R≤±1.0R	260±2℃, 保持10±1s
耐久性 @70℃	△R≤±1.0R	70±2℃,1000h, 额定电流或元件极限电流（取较少值）通1.5小时，断0.5小时
高温高湿	△R≤±1.0R	温度85℃，湿度85%条件下施加10%额定功率（电流）或元件极限电流（取较少值），持续1000小时
高低温快速转换	△R≤±1.0R	-55℃(30分钟)~常温(5分钟)~125℃(30分钟) 100个循环
极限高温耐久试验	△R≤±1.0R	170±2℃,1000h

降负荷曲线

BMS Shunt 6936(图2)

阻值与温度的变化曲线

BMS Shunt 6936(图3)

产品型号：例子EBSA15200-32-21-4.5-V1

一般名称. E-B shunt
类型：例如 A,B,C,G……
产品厚度： 10=1.0mm, 15=1.5mm, 20=2.0mm
产品阻值：例如 300μΩ, 200μΩ
分流器总长：例如 32mm
Hole to hole Central distance, like 21mm
Hole diameter, like 4.5mm
Different Variants when above are all same. Variant 1,2,3…….

类型和尺寸

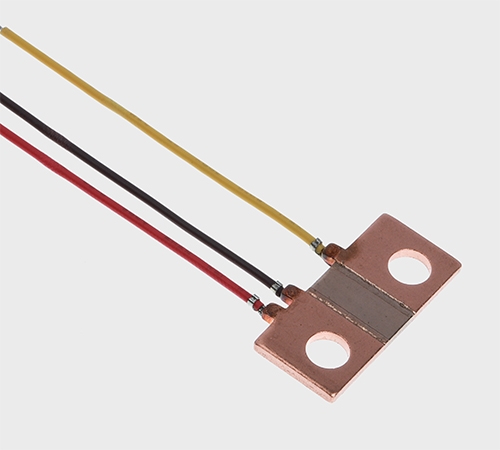

Mode C(图3)

EBSC15220-32-7-22-R-V1 220μΩ EBSC20200-26-7.8-18.3-V1 200μΩ

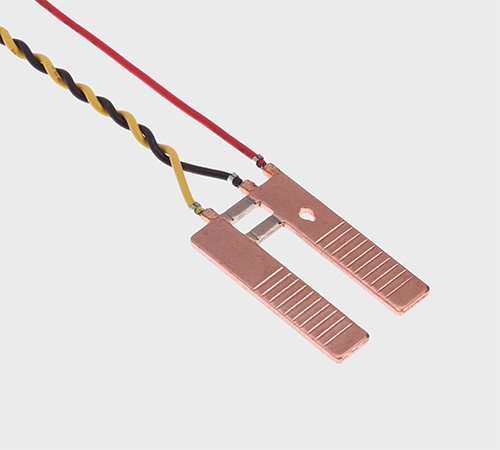

Mode C(图4)

EBSC15175-79-10.5-63-5.2-V1 175μΩ EBSC15500-29-8-21-4.2-V1 500μΩ
